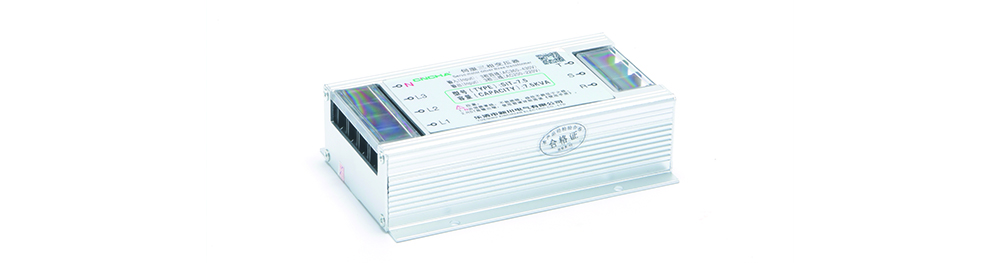

SIT-7.5伺服变压器


伺服电子变压器电气特性
  ●安全地:内部输入和输出电路与外壳隔离,通过G端子引出公共地,故G端子必须手工用导线接到外壳,如不接,雷电窜入变压器输入端所产生的高压共模电压将无法被过压保护电路泄流到地,而直接导入到驱动器输入端。
  ●绝缘耐压:所有输入和输出端子并联同时对外壳的绝缘电阻,DC2500测试一分钟,绝缘电阻》1500兆欧。
  ●输入到输出隔离:无,不隔离。
  ●残余电压:在交流电压都断开后,输入和输出端之间的电压为零。

伺服电子变压器环境条件
  ●操作温度:-55-+55度操作湿度:0-95%RH(不凝结)
  ●保存温度:-55度-+85度保存湿度:0-95%RH(不凝结)
  ●散热:通风良好,或电箱外配置散热风扇。

SIT伺服变压器特点:
  ①体积小,重量轻;
  ②用空气可冷却,不需绝缘油进行隔离,减少污染,且维护方便,安全性好;
  ③能够使变压器的副方输出恒定幅值的电压;
  ④能够改善电能质量,可以得到正弦波形的输入电流、输出电压且能够实现单位功率因数,且变压器两侧的电压、电流均可控,因而能任意调节功率因数;
  ⑤具有断路器的功能,大功率电力电子器件可瞬时(在微妙级时间内)关断故障大电流,省去了继电保护装置。
  另外,电力电子变压器还具有一些特殊的用途如:与蓄电池连接之后,可以提高供电的可靠性;能够实现三相变两相或三相变四相等特殊变换功能;能够同时输出交流电和直流电等。在文献中,作者对常规电力变压器和自平衡电力电子变压器进行了仿真对比和分析,文献主要针对五种工况进行了仿真研究,从仿真的结果来看,PET无论是在满载额定运行、低压侧一相断线、三相短路,以及高压侧电压三相不平衡和有谐波污染等工况下都有较好的输入输出特性,能够避免一侧系统的不平衡对另一侧系统的影响,因而较常规电力变压器具有更加优良的性能。
